1．產品介紹

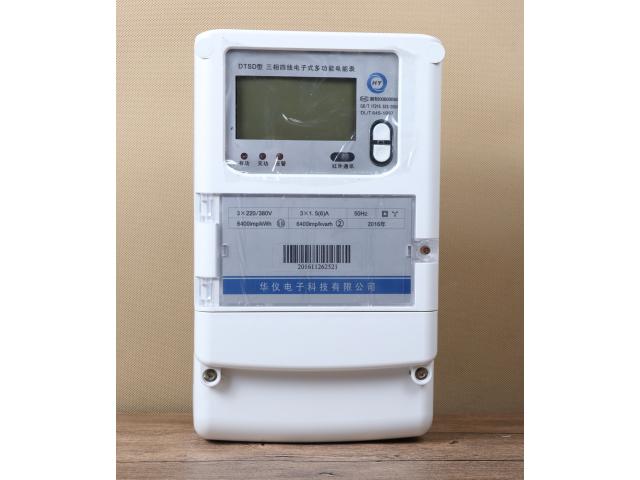

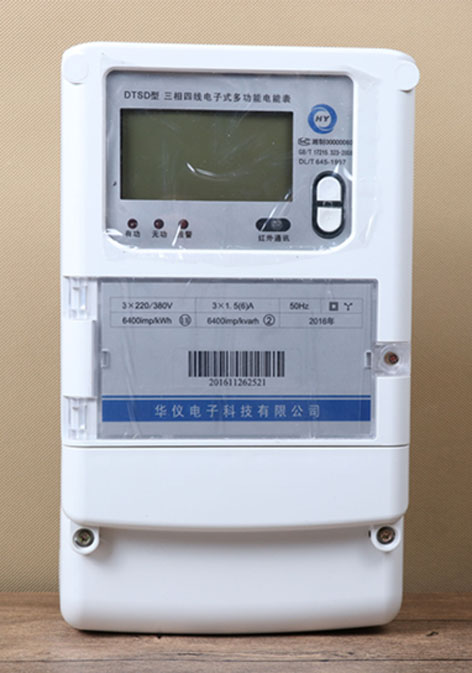

DTSD/DSSD型電子式三相多功能電能表是采用大規模集成電路，應用數字采樣處理技術及SMT工藝，根據工業用戶實際用電狀況所設計、制造的具有現代先進水平的儀表。
該表性能指標符合GB/T 17215–2002《1級和2級靜止式交流有功電能表》、GB/T 17883–1999《0.2S級和0.5S級靜止式交流有功電度表》國家標準和DL/T 614–1997《多功能電能表》標準對多功能電能表的各項技術要求，其通信符合DL/T645–1997《多功能表通信規約》的要求。
該表能計量有功、無功電量及最大需量，并具有雙485通訊、手動及紅外停電喚醒等功能，它性能穩定、準確度高、操作方便。
2. 功能特點
? 計量功能
1) 分時計量正、反向有功電能（有功計量方式可設置），并存儲當前、上月、上上月數據；
2）分時計量正、反向無功電能（無功計量方式可設置），并存儲當前、上月、上上月數據；
3）計量有功總電能、無功總電能，并存儲當前、上月、上上月數據；
4）分時計量四象限無功電能，并存儲當前、上月、上上月數據；
5）分時計量正、反向有功最大需量及發生時間，并存儲當前、上月、上上月數據；
6）分時計量正、反向無功最大需量及發生時間，并存儲當前、上月、上上月數據；
7）最大需量周期5、10、15、30、60分鐘可選。
? 復費率功能
1）可編程4種費率，12個時段，5個日時段表，4個時區，12個公共假日及春節三天；
2）具有備用時段功能：在執行當前費率、時段狀態下，可設置預存第二套費率、時段，能設置自動轉換時間，并保存自動轉換時的底碼（包括正、反有功，正、反無功總及各費率電量）；
3）外置時鐘芯片具有日歷、計時和周年自動切換功能，同時具備溫度補償功能。
? 顯示功能
1）液晶顯示，在－30℃～+55℃溫度范圍內能清晰顯示；
2）具有參數自動輪顯功能，輪顯的參數及時間、順序可任意設置；
3）具有按鍵顯示功能，顯示內容及順序可任意設置；
4）用遙控器可查看任意一項數據內容；
5）具有背光功能，通過遙控器或按鍵操作點亮背光，停電喚醒時背光是否被激活可設置。
? 通訊功能
1）電表具有兩個RS485接口和一個紅外通訊接口，PC機或掌上電腦可同時通過三個通訊接口與電表進行通訊，真正實現三方通訊互不干擾；
2）RS485接口與電表內部實行電氣隔離，并設計有防雷擊電路；
3）通訊規約參照DL/T 645-1997。
? 輸出功能
1）具有無功測試脈沖輸出，正、反向有功和正、反向無功脈沖測試（遠動）口輸出功能；
2）具有多功能輸出功能，可實現1Hz時鐘、需量周期更替信號、時段切換信號、超負荷跳閘等輸出功能。
? 事件記錄功能
1）實時測量A、B、C三相電壓、電流、功率等有效值及當前頻率；
2）具有失壓、斷相、失流、過壓、欠壓、過流、停來電、編程、需量清零、廣播校時等記錄功能。
? 特殊功能
1）具有停電按鈕喚醒功能、紅外和光喚醒功能，光喚醒為可選（停電3天內）并可以停電喚醒紅外抄表；
2）具有故障信息提示、報警（液晶、報警燈）功能；
3）負荷代表日整點電能記錄功能；
4）具有每月（結算）正向有功用電記錄功能；
5）具有負荷曲線記錄功能（最多可記錄2類負荷），負荷曲線凍結時間可設置，可通過PC機將凍結數據抄回；
6）具有事件包（最大100個）記錄功能，可按順序記錄發生各事件的時間，并可通過PC機將數據抄回；
7）具有即時凍結，零點凍結，時區轉換凍結功能；
8）可選開蓋記錄功能；
9）可選三相無電壓時電流檢測功能（停電3天內）。
技術指標

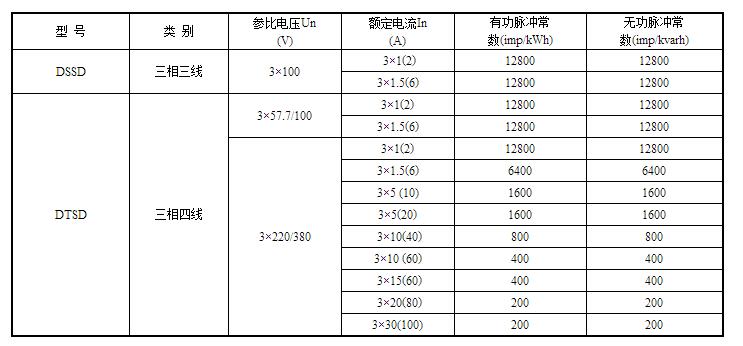

l 規格型號與脈沖常數對照表
精度等級：有功0.5S級 1級；無功2級
額定電壓： 3×100V 3×57.7/100V 3×220/380V
額定電流： 1(2)A～30(100)A
頻 率： -40℃～+70℃
工作溫度：≤0.5S
顯示方式： ≥1000mAh
整機功耗： ≥10年
重量： 約2.4kg
外形尺寸： 293mm×175mm×80mm
| 訂貨示例： |
|
例1 DTSD三相多功能電能表 例1 DSSD三相多功能電能表
|
| 信號輸入：3×220/380V 信號輸入：3×100V |
|
接線方式：三相四線 接線方式：三相三線
|
| 精度等級：0.5S級 1.0S級 精度等級：0.5S級 1.0S級 |
|
使用地區時段：峰平谷費率時段 使用地區時段：峰平谷費率時段
|
|
其他:（未做說明按照默認出廠設置） 其他:（未做說明按照默認出廠設置）
|
|
